01 全球AI时代与数据中心，芯片散热革命新高度

1.英伟达Rubin落地金刚石散热

       在英伟达GTC 2026大会上，黄仁勋发表最新演讲，首次明确提出AI算力“五层蛋糕”架构，从底层硬件到顶层应用层层递进，每一层的性能跃升都离不开散热支撑——散热效率已成为贯穿全架构、决定算力上限的核心瓶颈。黄仁勋强调：“下一代AI算力的竞争，本质是热管理能力的竞争”，而金刚石散热凭借无可替代的物理特性，成为适配“五层蛋糕”全架构、破解散热困境的终极方案，其产业化落地已成为必然趋势。

       未来GPU热管理将形成“芯片级材料导热+板级/机柜级冷却架构+机房级能效系统”的三层体系，液冷与金刚石材料增强形成叠加效应，AI热管理赛道正迎来以材料创新为核心驱动力的新时代。

2.华为再投“芯片散热”

       华为哈勃联合中关村发展集团启航投资，共同出手数千万A轮融资，押注金属基热管理材料领域——这背后是金刚石高导热散热材料的巨大潜力与不可替代性。

       华为哈勃的投资向来以“精准布局核心赛道、聚焦硬核技术”著称，从半导体设备到新材料，每一笔投资都紧扣行业发展趋势与核心需求。金刚石高导热散热材料作为业内公认的“第四代热控材料”，正从“可选”变为“必选”，重塑全球热管理产业格局。

02 金刚石成为了AI芯片散热的核心

       随着AI芯片功耗持续向1400W甚至2000W的物理极限突破，传统纯铜散热材料已难以满足高热流密度下的散热需求，金刚石凭借超高导热特性成为AI芯片散热领域的核心新材料。

       2026年初以来，多款金刚石冷却技术产品落地商用，标志着金刚石散热正式迈入商业化应用阶段，其在AI芯片热管理领域的应用价值与发展潜力持续释放，同时也催生出一批布局该赛道的金刚石厂商，推动行业进入材料创新驱动的新阶段。

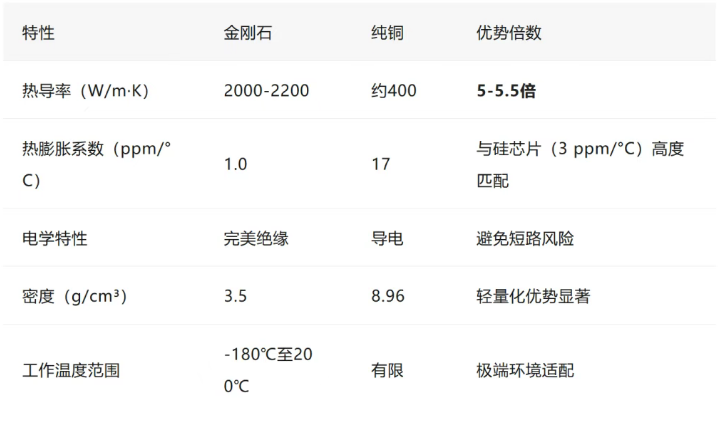

       金刚石（钻石）是自然界已知热导率最高的材料，金刚石铜复合材料通过CVD金刚石薄片（100-300μm）与金属层复合，可实现热导率950W/(m·K)以上，同时保持可加工性与机械强度。其物理特性完美契合高功耗芯片散热需求：

03 金刚石散热主要存在三种技术路径

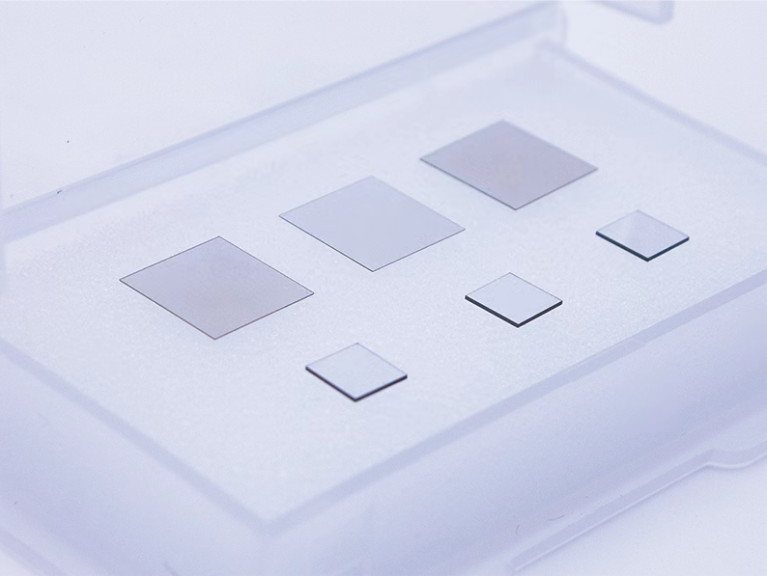

        金刚石热沉片：作为均热层嵌入芯片与冷板间，将热点温度均匀扩散，降低局部热阻。

        金刚石-铜复合基板：将金刚石颗粒与铜基体复合，提升整体导热性能，同时保持可加工性。

        GaN-on-Diamond载板：将金刚石作为半导体衬底，实现芯片级集成散热。

04 人造金刚石界的优等生：CVD金刚石

       CVD金刚石（实验室培育钻石）凭借其超高热导率（2000-2200W/(m·K)，是铜的5倍、铝的10倍）、优异的电绝缘性、与半导体材料匹配的热膨胀系数，成为突破高热流密度散热瓶颈的“终极材料”。2026年初，金刚石散热技术连续在英伟达与AMD两大AI芯片平台实现商业化落地，宣告了金刚石散热商业化元年的正式开启。

1.化学气相沉积CVD金刚石膜技术成熟：

        如今，在实验室和部分产线上，通过CVD法在硅、氮化镓等衬底上生长出高质量、大尺寸的多晶/单晶金刚石膜。这为金刚石热沉的规模化应用奠定了基础。

2.晶圆级集成技术取得进展：

        国内外多家研究机构和企业已成功演示了将金刚石薄膜与芯片晶圆直接键合的技术，实现了从“点”到“面”的突破，为未来大规模生产铺平了道路。

3.异质集成与封装创新：

        将小块金刚石热沉精准贴装到芯片最热的区域（如CPU核心），这种“局部散热”方案在成本和性能间找到了平衡，已在高功率激光器、射频器件等领域率先商用，并正向CPU、GPU等高端计算芯片渗透。
